Система автоматического управления
электромагнитным подвесом ротора центробежного компрессора «Неман-100»
(САУ ЭМП «Неман-100»)
ТУ 4318-116-00158818-2011
|
НАЗНАЧЕНИЕ САУ ЭМП "Неман-100" предназначена для управления системами электромагнитного подвеса роторов ЦБК. САУ ЭМП "Неман-100" обеспечивает стабилизацию ротора в поле электромагнитов, контроль параметров системы электромагнитного подвеса, формирование и архивирование предупредительных и аварийных событий, интеграцию в САУ ГПА, а также выполнение сервисных функций. |
|
|
Основные функции САУ ЭМП «Неман-100»: |
| 1. | Непрерывный контроль смещения ротора ЦБК относительно центрального положения; |
| 2. | Удержание ротора ЦБК в центральном положении и компенсация внешних возмущений; |
| 3. | Диагностика состояния цепей электромагнитов и датчиков положения на короткое замыкание и обрыв; |
| 4. | Непрерывный мониторинг работоспособности оборудования системы; |
| 5. | Предоставление необходимой оперативной и ретроспективной информации о состоянии системы и режимах работы на графической панели оператора; |
| 6. | Формирование архивов рабочих параметров; |
| 7. | Формирование предупредительной и аварийной сигнализации; |
| 8. | Взаимодействие с системой автоматизированного управления ГПА (САУ ГПА). |
| Состав САУ ЭМП «Неман-100»: | |
| 1. | Система измерения положения ротора АСТД-2; |
| 2. | Шкаф управления электромагнитными подшипниками (ШУ ЭМП). |
Система измерения положения ротора АСТД-2 измеряет мгновенное смещение ротора от заданного положения, обеспечивает пересчет сигнала в другие физические величины (например, размах виброперемещения) и преобразование в унифицированный токовый сигнал. В АСТД-2 также реализована диагностика цепей датчиков на короткое замыкание и обрыв. Состоит из двух шкафов навесного исполнения – шкафа системного (ШС) и шкафа драйверов (ШД).
В ШУ ЭМП располагается программируемый логический контроллер (ПЛК), выполненный в форм-факторе 3U на базе платформы CompactPCI. ПЛК состоит из плат ввода-вывода и центрального процессора. Для визуализации параметров работы САУ ЭМП в шкафу установлена панель оператора, оборудованная функциональной клавиатурой и цветным TFT-дисплеем.
Также в составе ШУ ЭМП применяются силовые модули собственной разработки, позволяющие работать с напряжением до 600 В и способные выдать ток до 50 А. Силовые модули могут осуществлять расширенную самодиагностику.
|
Основные характеристики САУ ЭМП «Неман-100»: |
|
| 1. | Габариты ШУ ЭМП, мм, не более 2151х1218х630; |
| 2. | Масса ШУ ЭМП, кг, не более 550; |
| 3. | Требования к электропитанию ШУ ЭМП: |
|
3.1. основной ввод – трехфазная сеть переменного тока ( 380 +38/-57 ) В частотой (50±1) Гц; |
|
|
3.2. резервный ввод – напряжение постоянного тока ( 220 +22/-33 ) В; |
|
| 4. | Потребляемая мощность ШУ ЭМП, кВт, не более 5; |
| 5. | Габариты АСТД-2: |
| 5.1. ШС, мм, не более 600х600х250; | |
| 5.2. ШД, мм, не более 500х500х150; | |
| 6. | Масса АСТД-2: |
| 6.1. ШС, кг, не более 50; | |
| 6.2. ШД, кг, не более 50; | |
| 7. | Требования к электропитанию к АСТД-2: |
|
7.1. основной ввод – напряжение переменного тока ( 220 +22/-33 ) В частотой (50±1) Гц; |
|
|
7.2. резервный ввод – напряжение постоянного тока ( 220 +22/-33 ) В; |
|
| 8. | Потребляемая мощность АСТД-2, не более, 100 Вт. |
САУ ЭМП отвечает современным требованиям по точности, надежности и сервисным функциям, предъявляемым к автоматизированным системам ГПА, что позволяет увеличить срок службы КМП ГПА, снизить простои, вызванные внеплановыми остановками агрегатов из-за отказов КМП.
САУ ЭМП «Неман-100» выдержала приемочные испытания ПАО «Газпром» в Волжском ЛПУ МГ ООО «Газпром трансгаз Нижний Новгород» в 2013 г.
 |
|

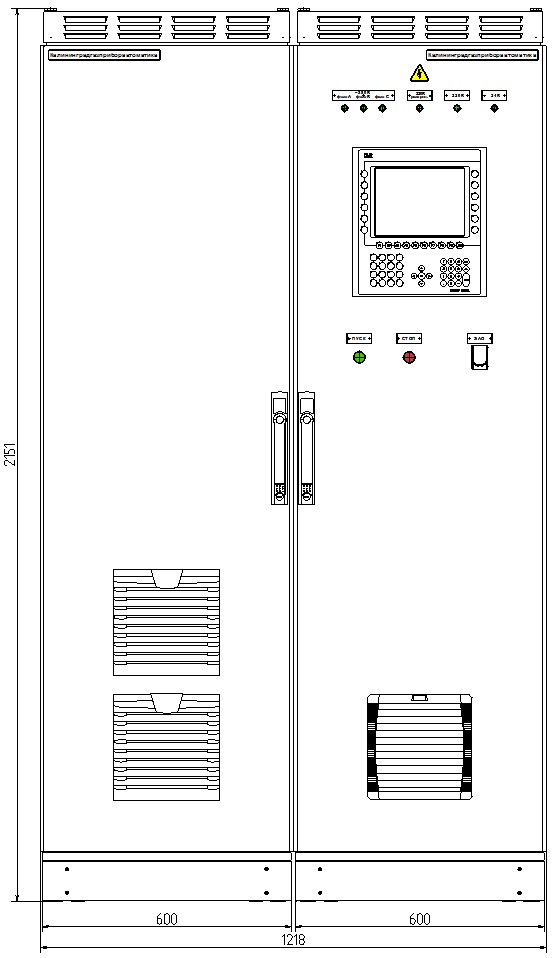

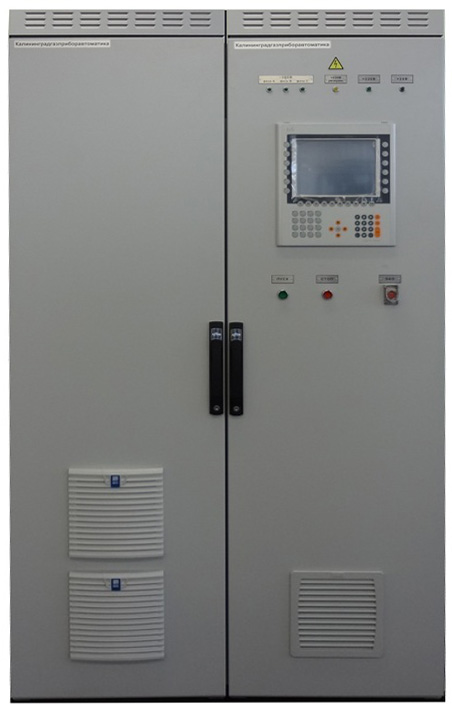

| Рис. 1 Вид спереди | |
 |
|

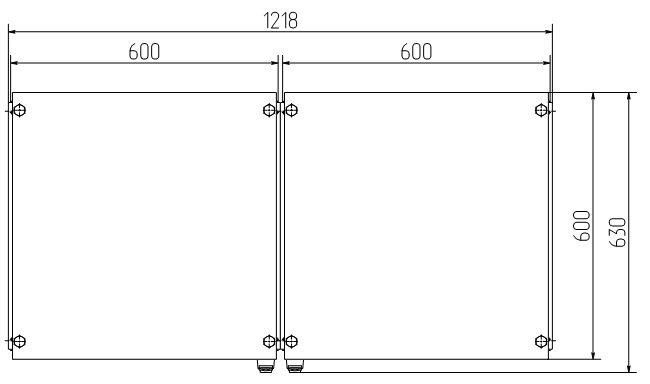

| Рис. 2 Вид сверху |
