САУ ЭМП «НЕМАН-Р-100»

Система автоматического управления электромагнитными подшипниками «Неман-Р-100»
(САУ ЭМП "Неман-Р-100")

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется в составе активных магнитных подвесов роторов центробежных компрессоров природного газа

НАЗНАЧЕНИЕ

САУ ЭМП «НЕМАН-Р-100» обеспечивает управление электромагнитными подшипниками для поддержания в заданном положении роторов центробежных компрессоров (нагнетателей)

ОБЗОР

САУ ЭМП "Неман-100" обеспечивает измерение положения ротора компрессора и управляет силой тока в электромагнитах. Для контроля положения применяются вихретоковые датчики положения. Управление силой тока осуществляется с помощью ШИМ-контроллеров и силовых модулей на базе IGBT-транзисторов. В составе САУ реализованы инструменты мониторинга и анализа параметров, позволяющие осуществлять настройку и диагностику системы «ротор-подшипник».

ИСПЫТАНИЯ И ОПЫТ ВНЕДРЕНИЯ

САУ ЭМП «Неман-Р-100» прошла ведомственные приемочные испытания ПАО «Газпром» на объекте в Арзамасском ЛПУМГ ООО «Газпром трансгаз Нижний Новгород» в 2018 г. В настоящее время применяется в составе ЦБК мощностью 16МВт и 25МВт.

ФУНКЦИИ

• непрерывный контроль смещения ротора ЦБК относительно центрального положения;
• удержание ротора ЦБК в центральном положении и компенсация внешних возмущений;
• диагностика состояния цепей электромагнитов и датчиков положения на короткое замыкание и обрыв;
• непрерывный мониторинг работоспособности оборудования системы;

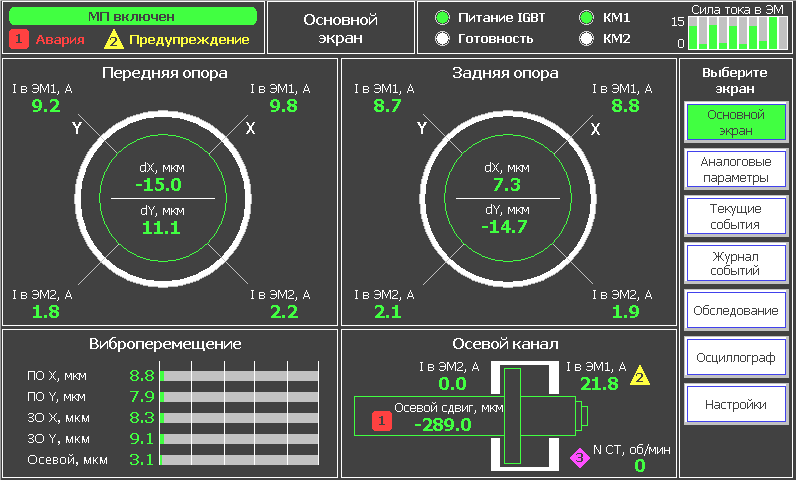

• предоставление необходимой оперативной и ретроспективной информации о состоянии системы и режимах работы на графической панели оператора;
• формирование архивов рабочих параметров;
• формирование предупредительной и аварийной сигнализации;
• взаимодействие с системой автоматизированного управления ГПА (САУ ГПА).

СЕРТИФИКАТЫ

ссылки на сертификаты

КОМПЛЕКТ ПОСТАВКИ

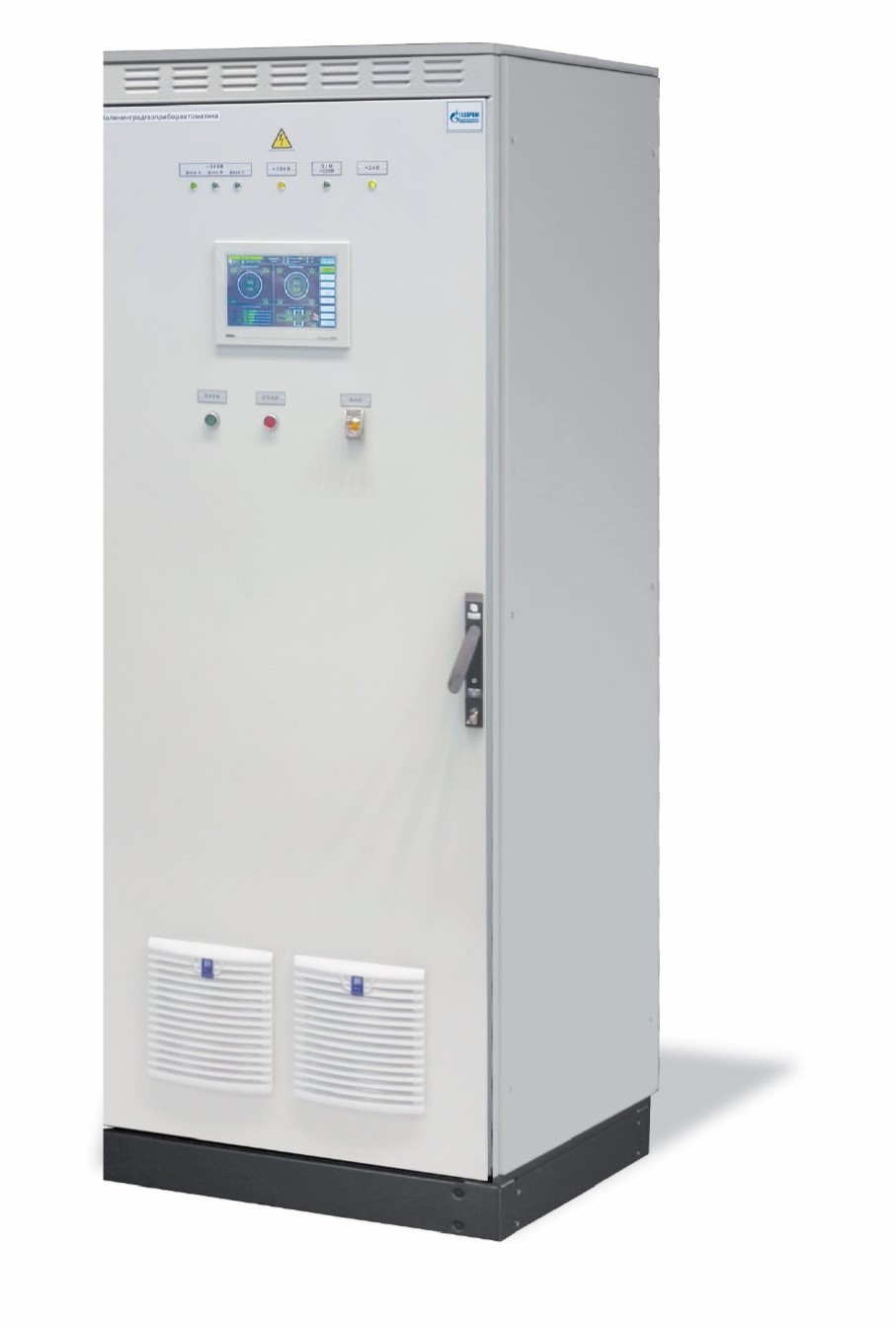

1. Шкаф управления (ШУ ЭМП);
2. Комплект системы измерения положения ротора;
3. Комплект кабелей

ДОПОЛНИТЕЛЬНО

ссылки на доп. информацию (структурная схема, опросный лист)

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Система автоматического управления электромагнитным подвесом ротора центробежного компрессора (САУ ЭМП «Неман-100») ТУ 4318 116 00158818 2014.

«Комплект материальной части для ремонта ГПА. Система автоматического управления электромагнитным подвесом ротора центробежного компрессора (КМЧ САУ ЭМП) ТУ 4318 139 00158818 2014».
